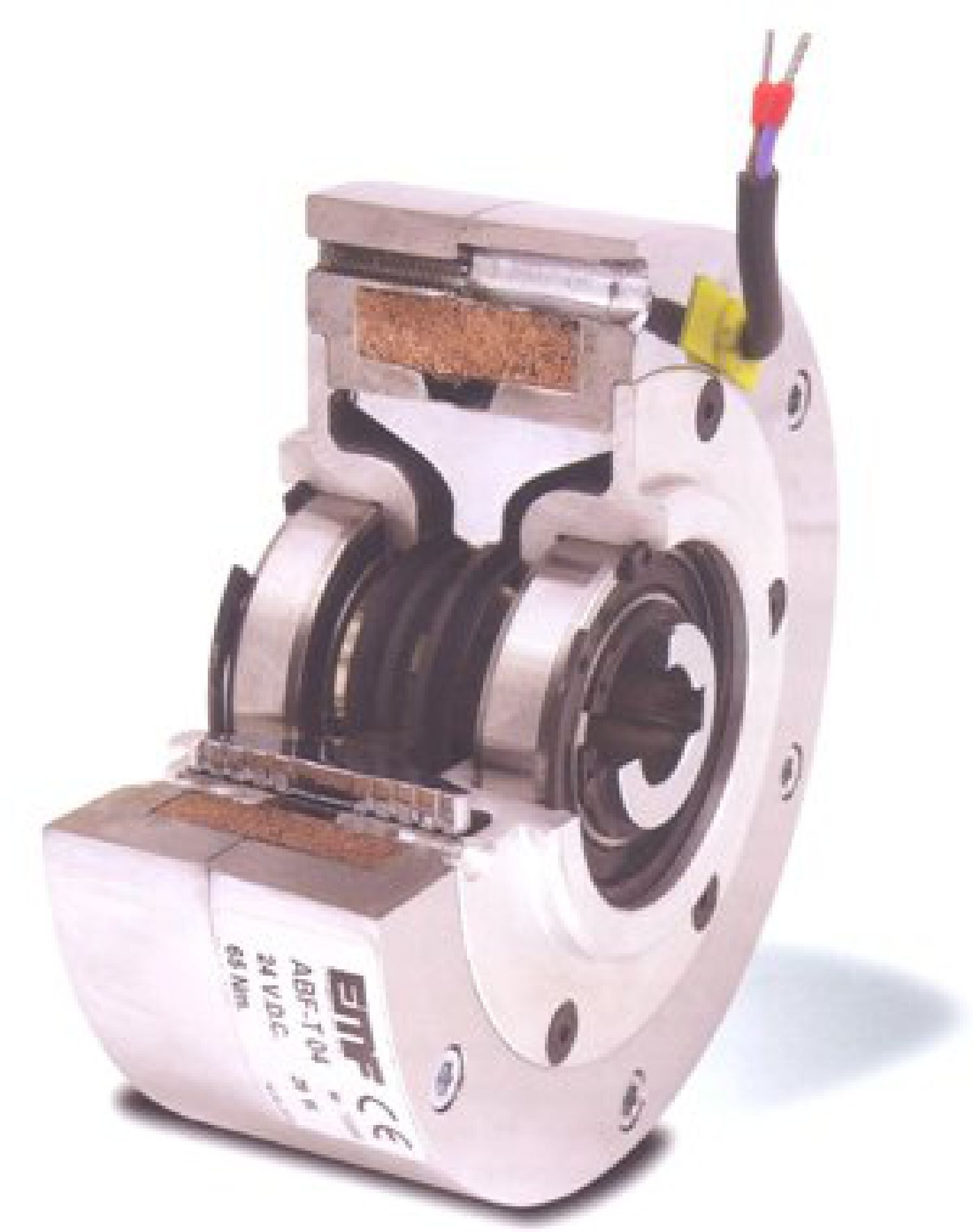

Gövdedeki bobine verilen elektrik akımı ile oluşan manyetik alanın gücü ile şaftlar ve bağlı yükler üzerinde kavrama, ayırma işlemi için kullanılmak üzere tasarlanmıştır.
Unity Fren Kontrol Kartı mikro işlemci ile tasarlanmıştır. Harici 0-10 V veya potansiyometre ile set edilebilir.
Unity tansiyon (gergi) kontrol mikroişlemci ile hassas sarıcı, çekici , çözücü ve boşaltıcı işlemi yapılması için tasarlanmıştır.
Mikroişlemci ile tasarlanmıştır. Harici 0-10V ile veya potansiyometre ile motor kontrolü sağlar.
Unity loadcell transmitter cihazı gergi ve tartım sistemlerinde kullanılmak amacıyla tasarlanmış anolog sinyal dönüştürücüdür.
Elektronik alanında imalat ve servis hizmetleri konusunda uzun yılların kazandırdığı bilgi ve deneyim ile sektörde yer almaktayız.
Ana faaliyet konularımız:
Elektromanyetik Fren ve Kavrama Sistemleri Satışı, Montajı, Özel Uygulamaları ve Servisi, Elektrik Motorları ve Redüktör Satışı
Elektronik Teknolojileri ile Elektromanyetik Fren ve Kavrama Sistemleri alanında müşterilerine çözümler sunmayı amaçlamış olan Özdel Elektronik, çalışmalarını koşulsuz müşteri memnuniyetini gözeterek yürütmektedir.
Kalite Politikamız;
“Elektronik Teknolojileri ile Elektromanyetik Fren ve Kavrama Sistemleri" alanında;
* Müşterilerimizin ihtiyaç ve beklentilerini, en uygun çözümler ile karşılamak,
* Verimliliği sağlamak,
* Çalışan ve müşteri memnuniyetini arttırmak,
* Kalıcı müşteriler edinmek.tir..

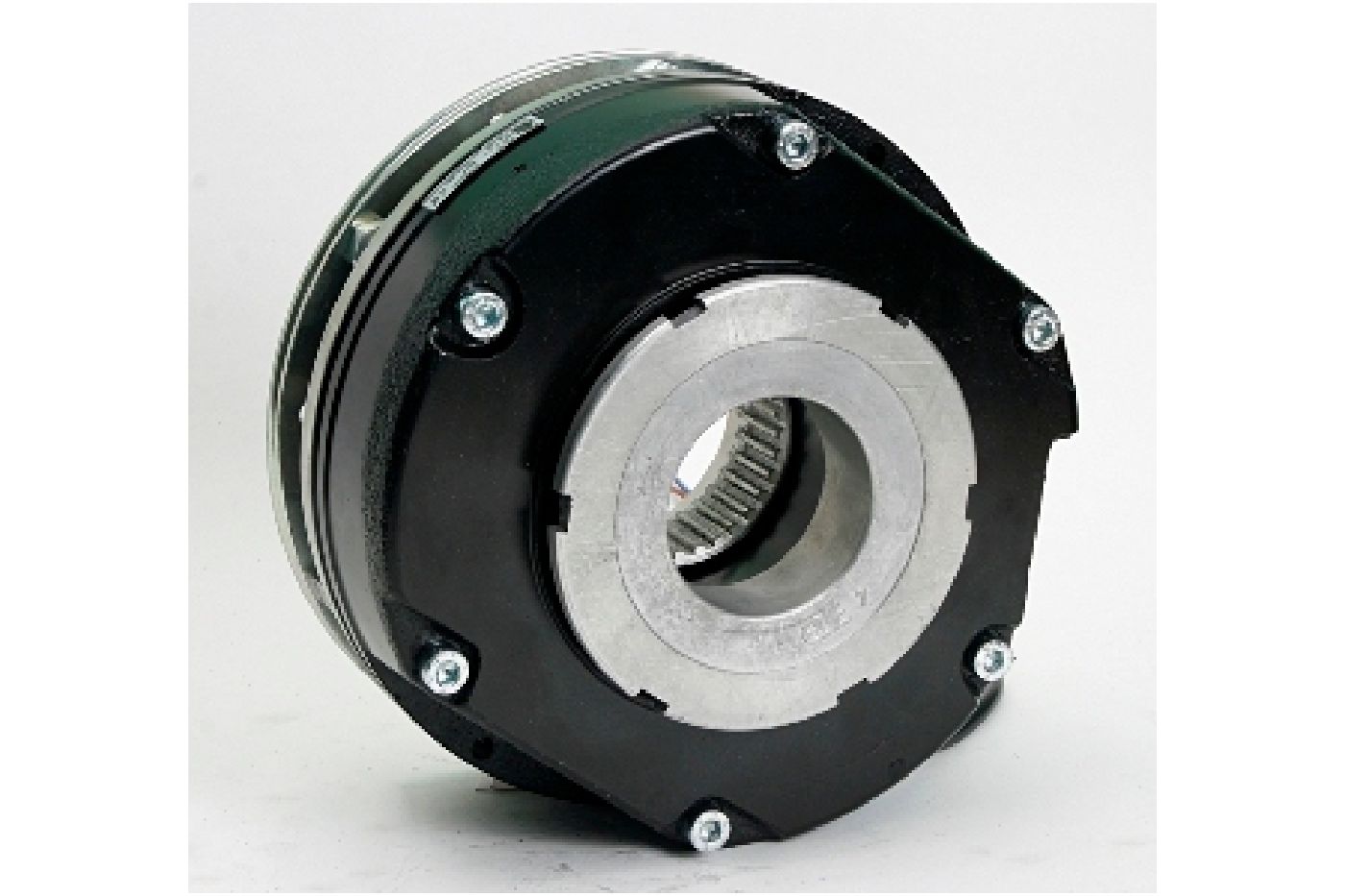

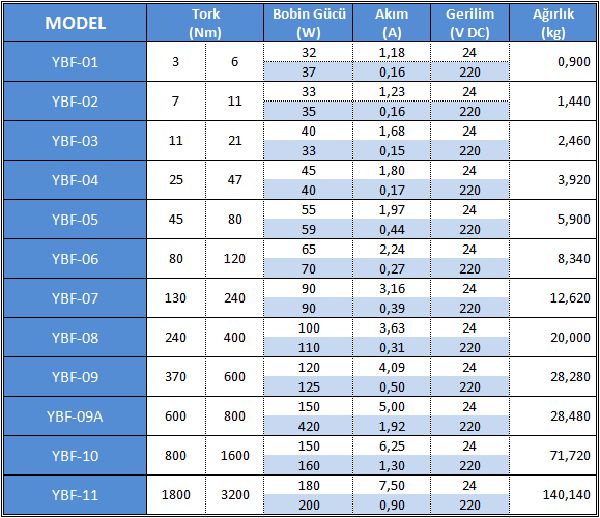

Kompakt bir yapıya sahip olan YBF serisi frenler kontrollü veya kontrolsüz elektrik kesilmelerinde devreye giren kolay montajlı sistemlerdir. Vinç ve otomasyon sistemlerinde, asansörlerde, tekstil, tarım, gıda ve birçok sektörün makinaları ve rüzgar jeneratörleri gibi bir çok alanda güvenli çalışma için hareketli şaftların istenen pozisyonda tutulması ve dönme ataletinin durdurulmasında kullanılır.
ÖZELLİKLER
Frenleme Tork Aralıkları 3 - 3200 Nm,
11 Değişik Boyda Üretim,
Standart Voltajlar: 24 - 205 V DC,
İstek Üzerine Özel Voltaj Uygulamaları,
Ayarlanabilir Hava Boşluğu,
Ayarlanabilir Tork,
H Sınıf Bobin İzolasyon (185 oC),
Uzun Ömürlü Asbest'siz Balata,
Bütün Metal Parçalar Özel Kaplamalı,
Açık Alanlarda ve Rutubetli Ortamlarda Çalışmaya Uygun Model,
El Kumanda Kolu Takılarak Manuel Açma,
Arka Uzun Mil Uygulaması,
Sessiz Çalışma (O-ring),
Limit Switch Takılarak Çalışma Boşluğunun İzlenmesi,
Fren Gövdesi Üzerine Özel Adaptör ile Encoder Montajı,
Cebri Fan Uygulaması

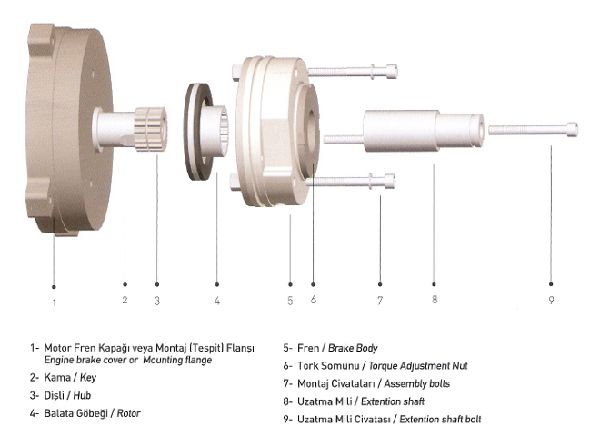

>Motora uygun fren kapağı motora takılır. (Gamak, Abana, Emtaş, Siemens, Wat, Volt...)
>Motor mili çapına ve kama yuvasına uygun dişlinin mil üzerindeki faturaya kadar gelmesi sağlanır.
>Dişli uygun kama ile sabitlenir.
>Soğutmasız uygulamalarda segman veya pulla dişlisinin geri çıkması engellenir.
>Balata göbeği dişliye takılır.

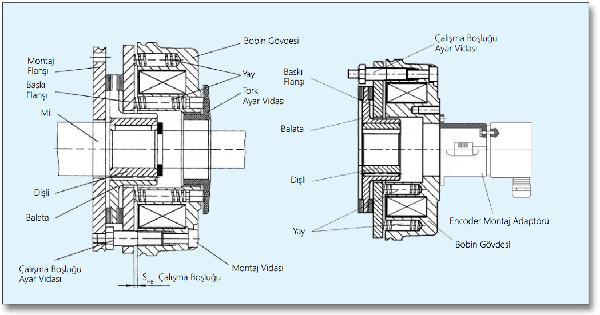

>İstenilen voltajdaki montaja hazır fren gövdesi motor fren kapağına imbus cıvata ile sabitlenir. Sabitleme esnasında bobin gövdesi ile baskı flanşı arasındaki çalışma boşluğu Tablo.06'dan bakılarak ayarlanır. Yapılan ayarın bozulmaması için kenar ayar vidası saat yönünün tersine çevrilerek sıkılır. Çalışma boşluğu (S'lü) tekrar kontrol edilir. Motora soğutma pervanesi takılacağı durumlarda motora uygun uzatma mili seçilip cıvata ile motor milinin eksenine sabitlenir. (Motor miline fren takılmadan önce, merkezine uygun diş açılmalıdır.)
Enerjisiz halde fren halinde olan sistem, enerjinin bobin üzerine gelmesiyle oluşan manyetik alanla gövde içinde kurulu olan baskı yaylarını yenerek, baskı flanşını gövdeye çekince oluşan boşlukla boşta kalan balata, göbeğindeki dişli ve kamayla bağlı olduğu iş milini serbest bırakır. Frenleme pozisyonuna geçmesini istediğinizde,
bobin üzerinden enerjiyi kesip manyetik alanın stator üzerinden kesilmesiyle kurulu yaylar, baskı flanşını hareket ettirerek balatanın montaj flanşı ile baskı flanşı arasına sıkışmasını sağlayarak frenleme yapmış olur.
Otomasyon Sistemleri, Vinç Sistemleri, Yük Asansörleri, İş Makinaları, Tiyatro ve Gösteri Sahne Sistemleri, Otomatik Kapı Sistemleri, Plastik ve Ambalaj Makinaları, Gıda Sektörü, Tekstil Makinaları, Tarım Makinaları, Çeşitli Hasta Arabaları ve Tıbbi Cihazlar, Rüzgar Jeneratörleri

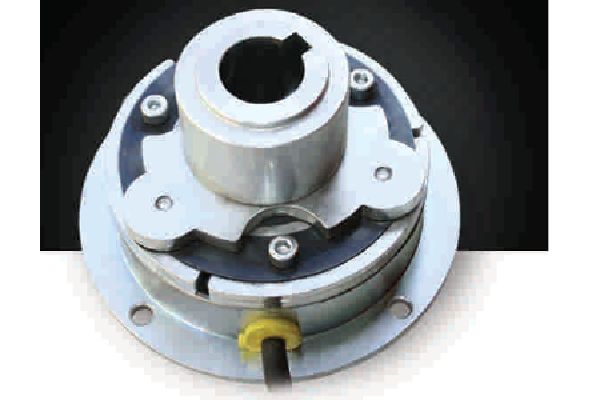

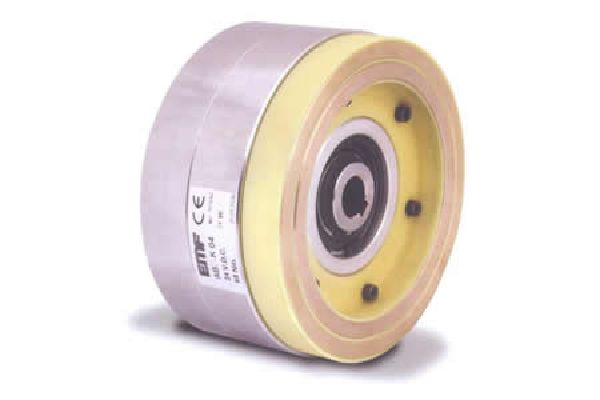

Sürtünmesiz olarak elektronik voltaj kontrolü yardımıyla istenilen torklara kademesiz geçiş yapabilen frenleme ve kavrama sistemi.
Bu özellikleri kumaş, naylon, kağıt rulolarını gergi kontrolü altında sarmak veya boşaltmakta kullanabilirsiniz. Mekanik sürtünmeler az olduğu için uzun ömürlü ve bakım gerektirmeyen sistemlerdir.
0 V DC ile 24 V DC arasında voltaj ayarı ile tork iniş çıkışları kademesiz olarak ayarlanabilir.
UYGULAMA ALANLARI
Kontrollü Açma ve Sarma
Tork Kontrolleri
Tork Sınırlamaları
Hız Kontrolü
Kontrollü Başlama
Gerilim Kontrolü
- Poşet Yapma Makinaları
- Sürekli Form Matbaa Makinaları
- Kumaş Serim Makinaları

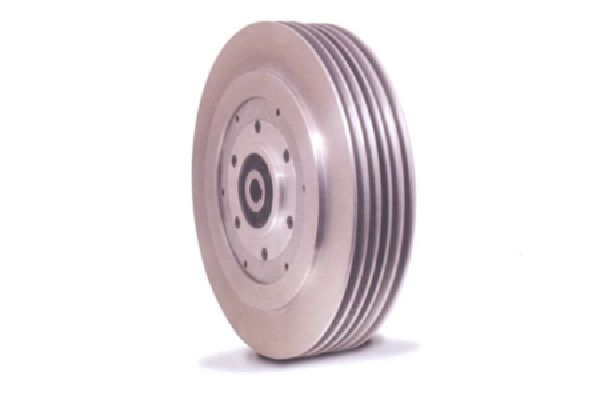

ÖZELLİKLER
>35 Nm - 1000 Nm arası 6 boy
Teknik Bilgiler için tıklayınız
Unity tansiyon (gergi) kontrol cihazı mikroişlemci ile hassas sarıcı, çekici , çözücü ve boşaltıcı işlemi yapılması için tasarlanmıştır. Bobinin çözülmesi ve sarılması esnasında malzemenin her çapta aynı gerginlikte tutulmasını sağlar. Malzemede istenilen gerginlik cihaza set edildiğinde loadcell veya başka bir sensörden gelen bilgiye göre sarıcı, çekici, çözücü veya boşaltıcı kumanda edilir. Pıd işlemi sayesinde hassas gergi kontrolü yapılabilmektedir. Böylece malzemede uzama, gevşeme ve baskı makinalarında baskı kayması gibi problemleri önler. Minimum fire ile kaliteli ürün elde edilmiş olur. Kullanım kolaylığı ön plandadır. Makina operatörüne kolaylık ve zaman kazandırır. Sarıcı motor, çekici motor, çözücü sürtünmeli veya tozlu fren, oransal valf ve servo motor kontrolü yapabilmektedir. Loadcelli veya dancer ( balerin ) potansiyometresi ile çalışabilir. Makinaya adaptasyonu çok kolaydır.
Uygulama Alanları
• Dilimleme Makinaları
• Flekso Baskı Makinaları
• Tifdruk ( Rotogravür ) Makinaları
• Laminasyon Makinaları
• Profil Kaplama Makinaları
• Kağıt Makinaları
•Tekstil Makinaları
Unity Otomasyon fren kontrol kartı mikro işlemci ile tasarlanmıştır. Harici 0-10 V veya potansiyometre ile set edilebilir. Maksimum 4 A akım taşıma kapasitesi vardır. Manuel kontrollü veya plc kontrollü tozlu veya balatalı fren, tozlu fren (powder brake, powder clutch) uygulamalarında kullanmak için idealdir. 10 bit oranında hassasiyete sahiptir. W otomat rayına montaj yapılabilir.

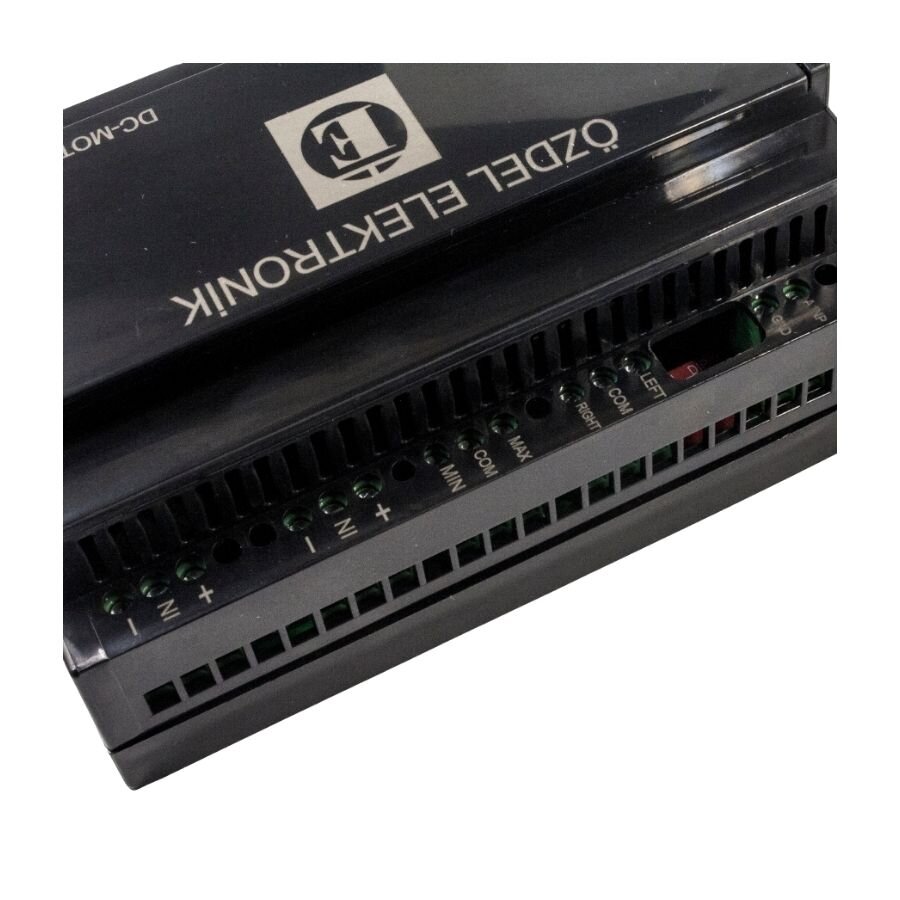

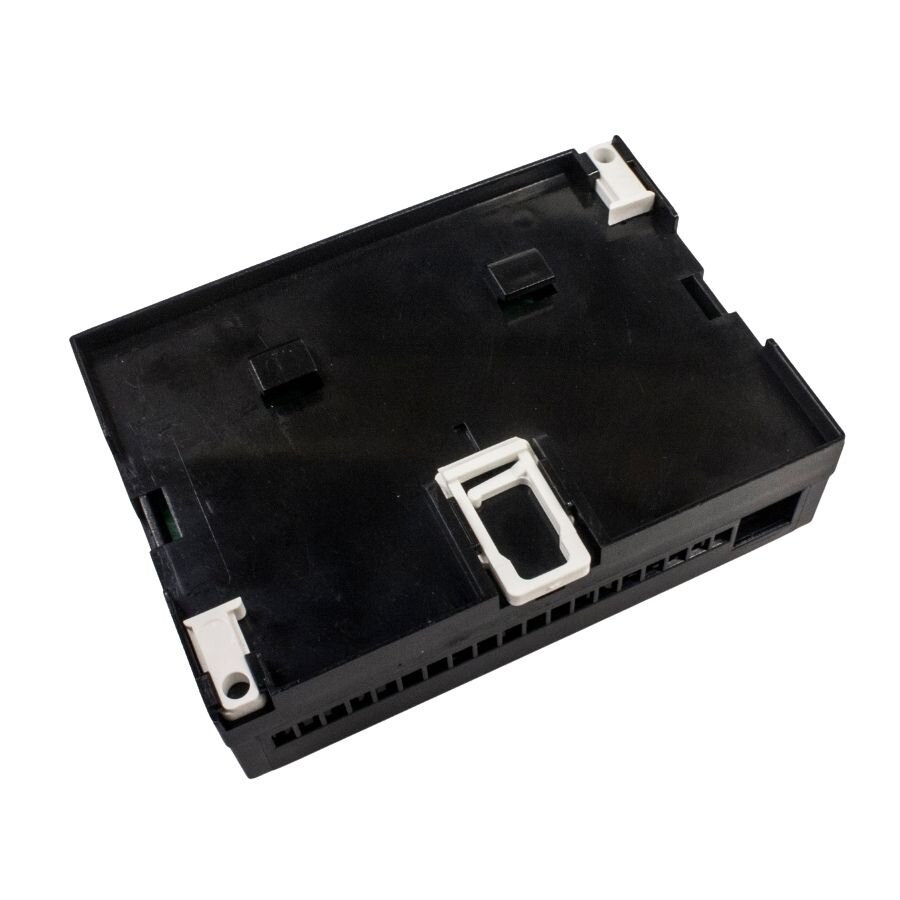

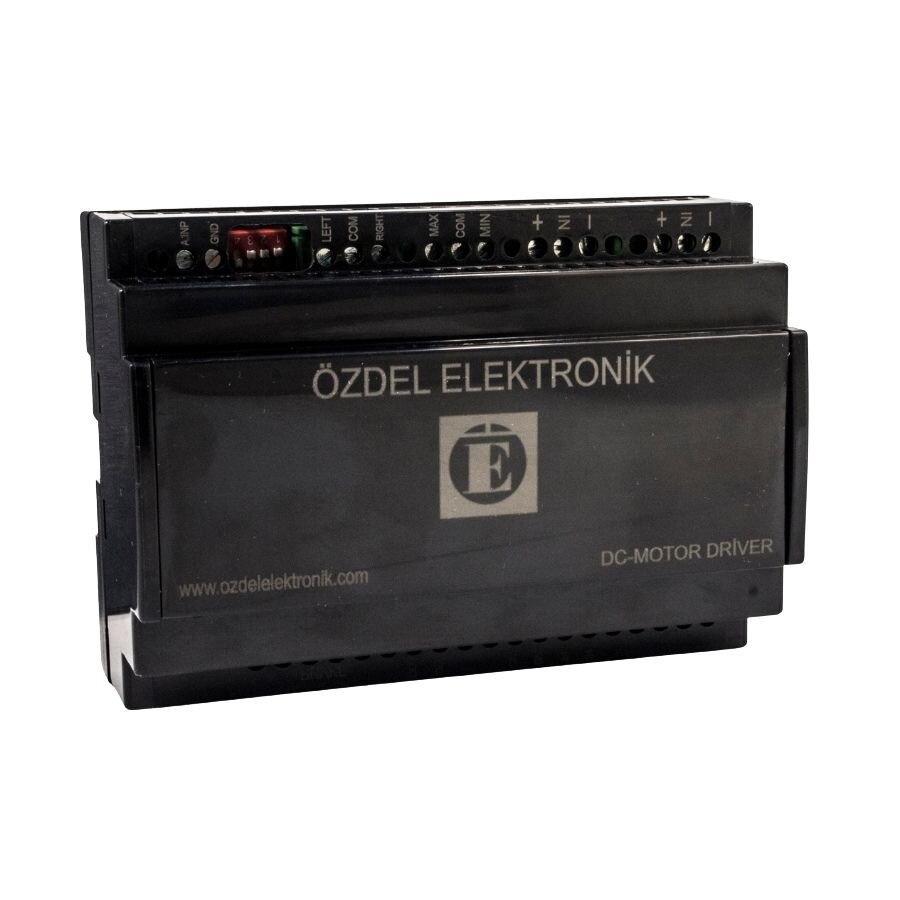

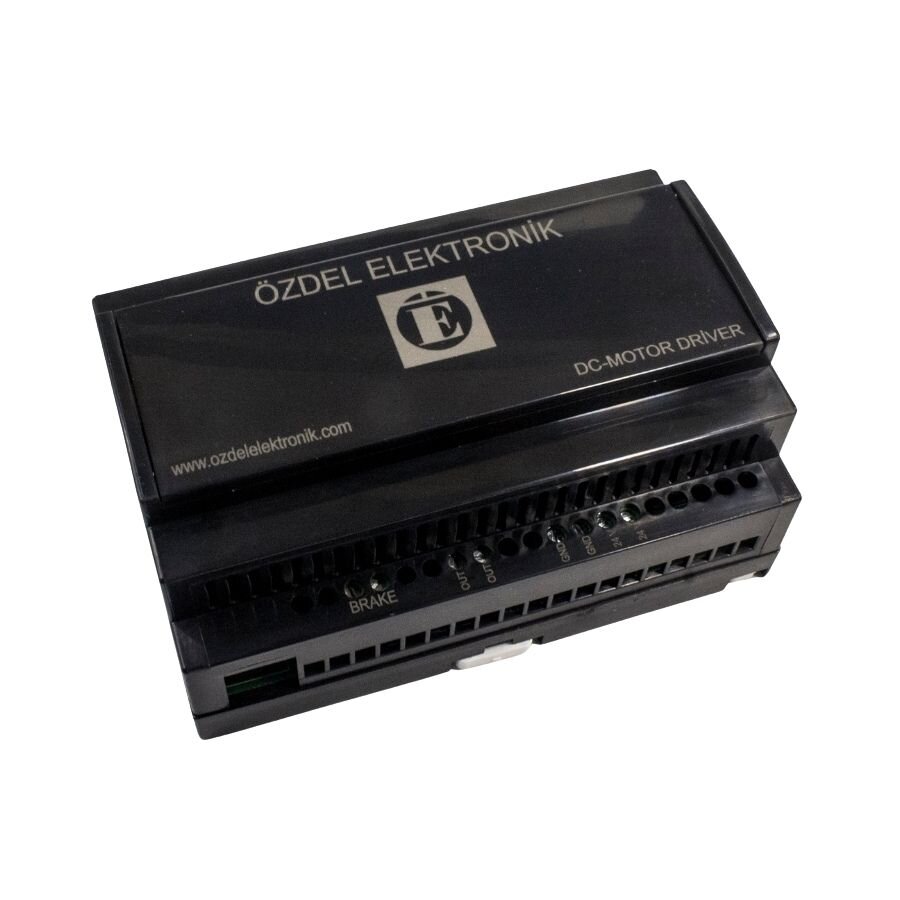

Mikroişlemci ile tasarlanmıştır. Harici 0-10V ile veya potansiyometre ile motor kontrolü sağlar.
• Maksimum 40A akım kapasitesi.
• Manuel olarak veya PLC kontrollü otomatik kumanda sistemi yapılabilir.
• 8 bitlik hassasiyete sahiptir.
• Otomat rayına montaj yapılabilir.
• Üç şekilde çalışma prensibi vardır, dip switch ile mod seçimi yapılır.
Unity ULT010 loadcell transmitter cihazı gergi ve tartım sistemlerinde kullanılmak amacıyla tasarlanmış anolog sinyal dönüştürücüdür. Sinyal çıkışı 0-10 V 'dur. Sıfırlama ayarı yapılabilir. Ray tipi yapısı sayesinde pano içine kolaylıkla montaj yapılabilir. 24 V DC besleme ile çalışır.
